진동
진동이란 어떤 점의 위치가 시간이 경과함에 따라 임의의 기준 점을 중심으로 반복적으로 변하는 현상을 의미하며
소음, 진동 규제법에는 “기계, 기구, 시설 기타물질의 사용으로 인하여 발생하는 강한 흔들림”으로 규정되어 있다.
제진과 방진
제진
주변의 진동이 주체가 되는 기구물에 전달되지 않도록 하는 것
(예) 정밀측정장치, 각종 계측기, 반도체 장치 등
방진
주체가 되는 기구물이 진동이 생겨 주변 기기에 진동 장애를 전파 할 경우 이 기구물의 진동이 주변 기기에
전달되지 않도록 하는 것
(예) 엔진, 펌프, 압축기, 프레스 등
진동시스템의 3요소
MASS - 운동에너지의 변화가 일어나는 관성요소
SPRING - 위치에너지의 변화가 일어나는 탄성요소
DAMPER - 에너지를 흡수하는 감쇠요소
진동의 매개변수 (Vibration Parameters)
진동 진폭 (Vibration Amplitude)
· 변위 (Displacement) : 단위 : cm, mm, μm, nm 등
· 속도 (Velocity) : 단위 : m/s, cm/s, mm/s, μm/s 등
· 가속도 (Acceleration) : 단위 : m/s², cm/s²(=Gal), g(=9.8m/s²) 등
· Peak 값 (P) : 진동 1 Cycle에서의 Zero에서 최고점 혹은 최저점까지의 거리
· Peak to Peak 값 (P-P) : 진동 1 Cycle에서의 최고점과 최저점의 차이
· 실효값 (RMS) : 진동 1 Cycle에서의 Peak값 / √2
· 평균값 (Mean Value) : 진동 1 Cycle에서의 진폭의 평균값
진동 주파수 (Vibration Frequency)
진동 위상각 (Vibration Phase)
진동체 상의 고정된 기준점에 대한 상대 진동체의 상대적 위치 변화이며 두 진동체 간의 시간 또는 위치 관계를 각도로 표시
진동의 성능
제진장치와 방진장치의 성능은 「고유진동수」로 표현합니다.

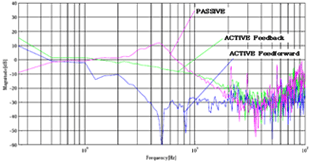

[ Fig 1. Active & Passive 성능 비교 ]
[ Fig 2. Transmissibility ]
진동의 주파수 분석 방법
FFT (Fast Fourier Transformer) Analysis
1/3 Octave Analysis
VC Curve
파형 분석 (Waveform Analysis)
Shaft Orbit 분석 (Lissajous Pattern Analysis)
Mode(Deflection) Shape Analysis
위상 분석 (Phase Angle Analysis)
[ Fig 3. FFT Analysis ]

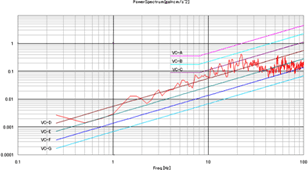

[ Fig 4. VC Curve ]
진동 분석용 자료형식
정적 및 동적 측정치 (Static and Dynamic Measurements)
동적신호의 표시방법 (Methods of Displaying Dynamic Signals)
정상상태의 자료형식 (Steady State Data Formats)
과도상태 진동응답의 자료형식 (Transient Response Data Formats)
